產品說明
　　3.1.顯示屏主要是由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；
　　3.2.顯示屏含有驅動芯片和輸入緩沖芯片，連接到LED顯示屏控制系統即可顯示視頻、圖像和文字信息等；
　　3.3.通過系統控制驅動紅色LED、綠色LED和藍色LED的驅動芯片，可形成43980億種顏色變換；
　　3.4.模組及箱體可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏（注：此模組左右電源及信號接口均為輸入接口，無輸出接口）；
　　3.6.產品特點：
　　高質燈管，燈管亮度利用率，同時保障燈管使用壽命和高質的塑膠件
　　高對比度可達到良好的顯示效果
　　重量輕易于安裝、拆卸
　　可進行單點、單燈維護，成本低
　　采用恒流方式驅動LED，發光均勻，功耗低

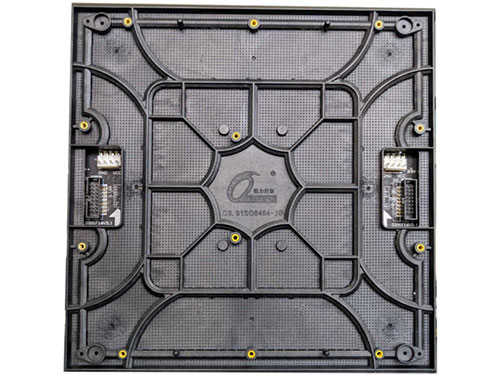

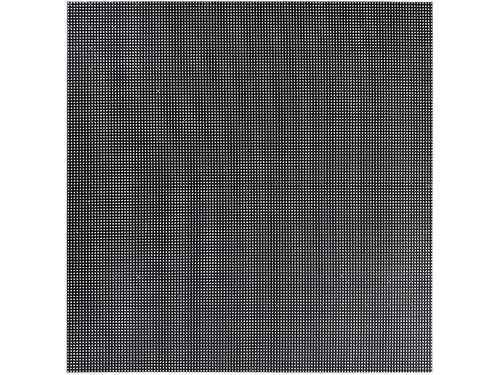

　　3.7.模組圖片

正視圖	背視圖

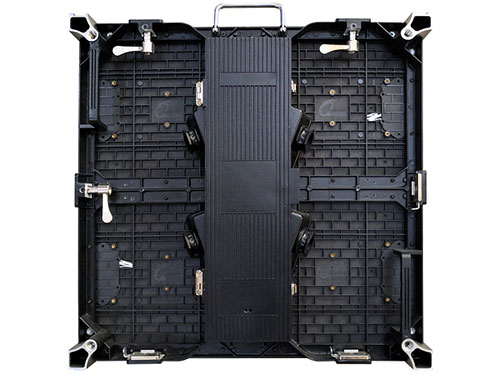

　　3.8.推薦500*500箱體實物

正視圖	背視圖

　　1.產品技術要求
　　4.1.屏體技術參數

亮度	≥3500cd/㎡	亮度均勻性	＞0.95
屏幕水平視角	140±10度	屏幕垂直視角	130±10度
最佳視距	≥4m	使用環境	戶外
每平方模組最大功率	≤720W/㎡
配電功率（每平方最大功率÷78%÷85%）		≤1086W/m2
灰度等級	紅、綠、藍各14-16bits	顯示顏色	43980億種
換幀頻率	≥60幀/秒	刷新頻率	≥3840Hz
控制方式	計算機控制，逐點一一對應，視頻同步，實時顯示	亮度調節	256級手動/自動
輸入信號	DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV)
使用壽命	≥10萬小時	平均無故障時間	≥1萬小時
衰減率(工作3年)	≤15％	連續失控點	0
離散失控點	＜0.0001，出廠時為0	盲點率	＜0.0003，出廠時為0
工作溫度范圍	-20-40℃	工作濕度范圍	10％-90％RH
防護性能	超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項)
屏幕水平平整度	＜1mm/㎡
屏幕垂直平整度	＜1mm/㎡

　　4.2.箱體技術參數

箱體規格(長*寬)	500mm*500mm
箱體分辨率	128*128=16384Dots
箱體面積	0.25㎡
箱體重量	/
最大功耗（模組功率*一個箱體的模組個數）	≤180W
平均功耗（最大功率的1/3）	≤60W
配電功率(電源利用率78%即最大功率÷78%)	≤231W

　　4.3.模組技術參數

像數點間距	3.906mm	像素密度	65536Dots/㎡
像素構成	1R1G1B	燈管封裝	SMD1921
尺寸(長*寬*厚)	250*250*20mm	重量	0.68kg±0.01kg
結構特點	燈驅合一	模組分辨率	64*64=4096Dots
輸入電壓(直流)	4.5±0.1V	最大電流	≤10A
模組功率	≤45W	驅動方式	1/16恒流驅動
50A電源帶模組數	4張	80A電源帶模組數	6張

　　2.注意事項

項目		描述
環境	溫度要求	存儲溫度范圍：-10℃-30℃，超過30℃需做降溫處理。
注意		工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。
事項		模組工作時燈面溫度：≤85℃，溫度超標需加裝溫控設備。
	濕度要求	存儲濕度范圍：10%RH-60%RH，濕度超過60%RH需除濕處理。
		工作濕度范圍：10%RH -90%RH，濕度超標需對使用環境除濕處理后才能正常使用。
	防腐蝕性氣體	腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件的腐蝕、結晶漏電等現象。
	靜電危害，防止雷擊	屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止靜電對電子器件的損壞，同時避免漏電對人體的傷害。
使用	靜電防護	安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具必須嚴格接地
操作
注意
事項
	產品批號管控	不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色塊（馬賽克）現象
	產品接線	模組不能直接接入220V，模組供電正負極不能接反
	拆裝與運輸過程	不得摔、推、擠、壓模組，以免損壞顯示屏；
	安裝扭力控制	電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4螺絲扭矩6.0－8.0 Kgf.cm ，M3螺絲扭矩4.0－6.0 Kgf.cm
	播放控制	請勿長期只顯示靜止畫面或靜止文字，而造成燈管亮度嚴重衰減或導致批量死燈問題，請播放滾動畫面或文字
	磁吸安裝環境溫度要求	模組在-10℃及以下區域需采用螺絲鎖付安裝。不建議采用磁吸安裝致模組變形超標，影響顯示屏平整度
	禁止帶電作業	禁止在通電情況下拼裝模組，應將主電輸入斷開情況下進行模組上墻拼裝，不允許帶插入電源線和信號線拼裝
	環境檢查	顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題
	避免對安裝完的LED顯示屏進行施工	LED顯示屏安裝完后嚴禁再施工，防止LED顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。
